工业双机头螺杆式冷水机在制冷行业占有领先的地位,宏赛厂家采用国际先进的技术,一流的服务,广泛使用与多个行业领域;畅销全球200多个国家;以优质的服务赢得良好的口碑 400-6222-301

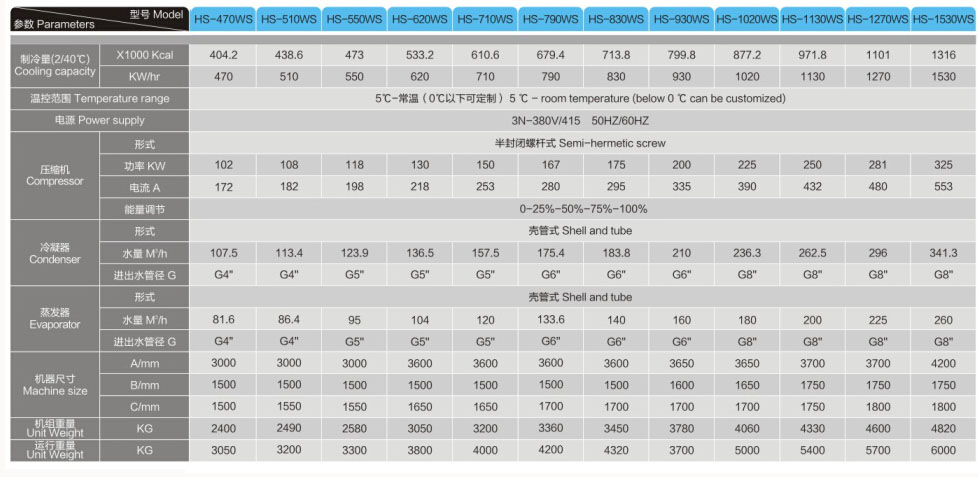

宏赛牌”HS系列拥有性能卓越的新一代水冷螺杆式工业冷水机组,机组有多种规格,制冷范围从113520 Kcal/h--2838700 Kcal/h(压缩机功率从8KW-1280kw),冻水温度范围调节为7-20℃,可根据客户要求订做各种规格的特殊机组,特殊低温型更低至-45℃的冰水(温差不超过±1℃)螺杆式冷水机的功率与相比涡旋式的相对较大,主要应用于中央空调系统或大型工业制冷方面。
(一)双螺杆制冷压缩机(twin screw compressor)
双螺杆制冷压缩机是一种能量可调式喷油压缩机。它的吸气、压缩、排气三个连续过程是靠机体内的一对相互啮合的阴阳转子旋转时产生周期性的容积变化来实现。一般阳转子为主动转子,阴转子为从动转子。
主要部件:双转子、机体、主轴承、轴封、平衡活塞及能量调节装置。容量15~100%无级调节或二、三段式调节,采取油压活塞增减载方式。
常规采用:径向和轴向均为滚动轴承;开启式设有油分离器、储油箱和油泵;封闭式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调节之活塞移动。
压缩原理吸气过程:气体经吸气口分别进入阴阳转子的齿间容积。
压缩过程:转子旋转时,阴阳转子齿间容积连通(V型空间),由于齿的 互相啮合,容积逐步缩小,气体得到压缩。
排气过程:压缩气体移到排气口,完成一个工作循环。
螺杆式冷水机电源及控制部分
1、机组的工作电源是3N~,AC380V,50Hz。需检查电控柜中电源部分和控制部分有无异常,并紧固接线端子,包括总电源接线铜排,自动空气断路器(空气开关),Δ-Δ或Y-Δ压缩机启动电气装置,PLC触摸屏,靶流开关,冷冻,冷却水泵联动控制线(控制接点为无源接点),温度传感器,冷冻,冷却水泵,冷却塔联动控制线(控制接点为无源接点),电控仪表等等节点。
2、检查电源电压:最大可允许的相电压不平衡为2%,相电流不平衡为10%。相电压不平衡大于2%,绝对不能开机。
螺杆式冷水机系统运行情况及外观
1、确认系统没有泄露。
2、检查动作顺序是否正常。
3、检查压缩机接线是否正确有无松动。
4、测量每台压缩机工作电流是否正常。
5、检查是否正确安装,确认流量开关与控制柜已正确接线。
6、点动冷冻水,冷却水水泵和冷却塔风机,检查电机相序。
7、检查压缩机容调电磁阀线圈是否锁紧,容调毛细管有无破损。
8、检查水侧的压力表和温度计的连接是否正确,流量开关是否正常。
9、检查压缩机内油位是否正常,正常的压缩机油位一般在视镜的中部位置。
10、系统中全部(冷凝器出口处角阀,压缩机吸、排气截止阀等)处于开启状态。
11、检压力继电器高、低压设定值是否正常(高压设定为1.8MPa,低压0.2MPa)。
12、检查冷却塔/膨胀水箱补水装置是否畅通,自动排气阀是否能自动排气。
13、确认机组是否有异常噪音。管与管之间有无接触、碰撞或摩擦需防护清理。
14、检查框架及其他金属外壳如生锈,用粗细砂纸和布擦去锈点涂防锈漆。
15、调整水流量并检查通过蒸发器、冷凝器的水压降是否满足机组正常运转的要求。即机组冷冻水进出口压力、冷却水进出口压力至少应保证在0.2MPa以上.
螺杆冷水机的产品性能特点:
1、工业冷水机世界名牌压缩机:原装进口双螺杆系列压缩机。双螺杆5:6齿数比及先进的线型设计,节能高效。高效活阀能量控制,实现分级或无级能控。平衡设计,运转超静平稳。运动部件严格处理,特殊排气处油平衡块设计,维修周期长,无故障运行40000小时以上。高效油分离器,排气带出油量小于1.5%,有效提高两器换热,更加节能耐用。
2、工业冷水机新型高效蒸发器:日本神户最新高效内螺纹铜管,增强传热效果,更加节能高效。运用最新CAD/CAM设计加工技术,CNC加工中心制作完成,结构紧凑,体积小巧,经久耐用。U型结构的换热管束,可整体抽出清洗内部水垢,方便维修保养。干式蒸发器,方便回油,提高压缩机寿命和系统的可靠性。
3、工业冷水机水冷式冷凝器:日本神户最新高效外螺纹铜管制作,散热量大,体积小巧。运用最新CAD/CAM设计加工技术,配合CNC加工中心制作完成,结构紧凑,可靠性高。外形美观,高效节能。
4、工业冷水机风冷式冷凝器:散热翅片由高速冲床冲孔,翻片质量可靠。二次翻边,铜管与翅片更加紧密接触,换热效率高。采用全进口铜管和全自动弯头焊接,大大增强了氧密性,杜绝制冷剂泄漏现象。尤其适合水资源缺乏或水质硬度高的地区使用。
5、工业冷水机微处理控制系统:工业级PLC机组集中控制,配合压缩机的能调系统,可及时准确控制机组制冷量与冷负荷的匹配,保证机组以最佳效率运行,降低运行费用。内部集成断水、低温、高低压、防冻、缺相、延时启动、逆相、过载、电机过热、油压差等多项安全保护及处理功能。
螺杆式冷水机组的产品选用要点:
1. 螺杆式冷水机组的主要控制参数为制冷性能系数,额定制冷量,输入功率以及制冷剂类型等。
2. 冷水机组的选用应根据冷负荷及用途来考虑。对于低负荷运转工况时间较长的制冷系统,宜选用多机头活塞式压缩机组或螺杆式压缩机组,便于调节和节能。
3. 选用冷水机组时,优先考虑性能系数值较高的机组。根据资料统计,一般冷水机组全年在100% 负荷下运行时间约占总运行时间的1/4 以下。总运行时间内100%、75%、50%、25% 负荷的运行时间比例大致为2.3%、41.5%、46.1%、10.1%。因此,在选用冷水机组时应优先考虑效率曲线比较平坦的机型。同时,在设计选用时应考虑冷水机组负荷的调节范围。多机头螺杆式冷水机组部分负荷性能优良,可根据实际情况选用。
4. 选用冷水机组时,应注意名义工况的条件。冷水机组的实际产冷量与下列因素有关:
a) 冷水出水温度和流量;
b) 冷却水的进水温度、流量以及污垢系数。
5. 选用冷水机组时,应注意该型号机组的正常工作范围,主要是主电机的电流限值是名义工况下的轴功率的电流值。
6. 在设计选用中应注意:在名义工况流量下,冷水的出口温度不应超过15℃,风冷机组室外干球温度不应超过43℃。若必须超过上述范围时,应了解压缩机的使用范围是否允许,所配主电机的功率是否足够。螺杆式冷水机系统运行情况及外观
1、确认系统没有泄露。
2、检查动作顺序是否正常。
3、检查压缩机接线是否正确有无松动。
4、测量每台压缩机工作电流是否正常。
5、检查是否正确安装,确认流量开关与控制柜已正确接线。
6、点动冷冻水,冷却水水泵和冷却塔风机,检查电机相序。
7、检查压缩机容调电磁阀线圈是否锁紧,容调毛细管有无破损。
8、检查水侧的压力表和温度计的连接是否正确,流量开关是否正常。
9、检查压缩机内油位是否正常,正常的压缩机油位一般在视镜的中部位置。
10、系统中全部(冷凝器出口处角阀,压缩机吸、排气截止阀等)处于开启状态。
11、检压力继电器高、低压设定值是否正常(高压设定为1.8MPa,低压0.2MPa)。
12、检查冷却塔/膨胀水箱补水装置是否畅通,自动排气阀是否能自动排气。
13、确认机组是否有异常噪音。管与管之间有无接触、碰撞或摩擦需防护清理。
14、检查框架及其他金属外壳如生锈,用粗细砂纸和布擦去锈点涂防锈漆。
15、调整水流量并检查通过蒸发器、冷凝器的水压降是否满足机组正常运转的要求。即机组冷冻水进出口压力、冷却水进出口压力至少应保证在0.2MPa以上.
螺杆冷水机的产品性能特点:
1、工业冷水机世界名牌压缩机:原装进口双螺杆系列压缩机。双螺杆5:6齿数比及先进的线型设计,节能高效。高效活阀能量控制,实现分级或无级能控。平衡设计,运转超静平稳。运动部件严格处理,特殊排气处油平衡块设计,维修周期长,无故障运行40000小时以上。高效油分离器,排气带出油量小于1.5%,有效提高两器换热,更加节能耐用。
2、工业冷水机新型高效蒸发器:日本神户最新高效内螺纹铜管,增强传热效果,更加节能高效。运用最新CAD/CAM设计加工技术,CNC加工中心制作完成,结构紧凑,体积小巧,经久耐用。U型结构的换热管束,可整体抽出清洗内部水垢,方便维修保养。干式蒸发器,方便回油,提高压缩机寿命和系统的可靠性。
3、工业冷水机水冷式冷凝器:日本神户最新高效外螺纹铜管制作,散热量大,体积小巧。运用最新CAD/CAM设计加工技术,配合CNC加工中心制作完成,结构紧凑,可靠性高。外形美观,高效节能。
4、工业冷水机风冷式冷凝器:散热翅片由高速冲床冲孔,翻片质量可靠。二次翻边,铜管与翅片更加紧密接触,换热效率高。采用全进口铜管和全自动弯头焊接,大大增强了氧密性,杜绝制冷剂泄漏现象。尤其适合水资源缺乏或水质硬度高的地区使用。
5、工业冷水机微处理控制系统:工业级PLC机组集中控制,配合压缩机的能调系统,可及时准确控制机组制冷量与冷负荷的匹配,保证机组以最佳效率运行,降低运行费用。内部集成断水、低温、高低压、防冻、缺相、延时启动、逆相、过载、电机过热、油压差等多项安全保护及处理功能。
螺杆式冷水机组的产品选用要点:
1. 螺杆式冷水机组的主要控制参数为制冷性能系数,额定制冷量,输入功率以及制冷剂类型等。
2. 冷水机组的选用应根据冷负荷及用途来考虑。对于低负荷运转工况时间较长的制冷系统,宜选用多机头活塞式压缩机组或螺杆式压缩机组,便于调节和节能。
3. 选用冷水机组时,优先考虑性能系数值较高的机组。根据资料统计,一般冷水机组全年在100% 负荷下运行时间约占总运行时间的1/4 以下。总运行时间内100%、75%、50%、25% 负荷的运行时间比例大致为2.3%、41.5%、46.1%、10.1%。因此,在选用冷水机组时应优先考虑效率曲线比较平坦的机型。同时,在设计选用时应考虑冷水机组负荷的调节范围。多机头螺杆式冷水机组部分负荷性能优良,可根据实际情况选用。
4. 选用冷水机组时,应注意名义工况的条件。冷水机组的实际产冷量与下列因素有关:
a) 冷水出水温度和流量;
b) 冷却水的进水温度、流量以及污垢系数。
5. 选用冷水机组时,应注意该型号机组的正常工作范围,主要是主电机的电流限值是名义工况下的轴功率的电流值。
6. 在设计选用中应注意:在名义工况流量下,冷水的出口温度不应超过15℃,风冷机组室外干球温度不应超过43℃。若必须超过上述范围时,应了解压缩机的使用范围是否允许,所配主电机的功率是否足够。
